涡街流量计

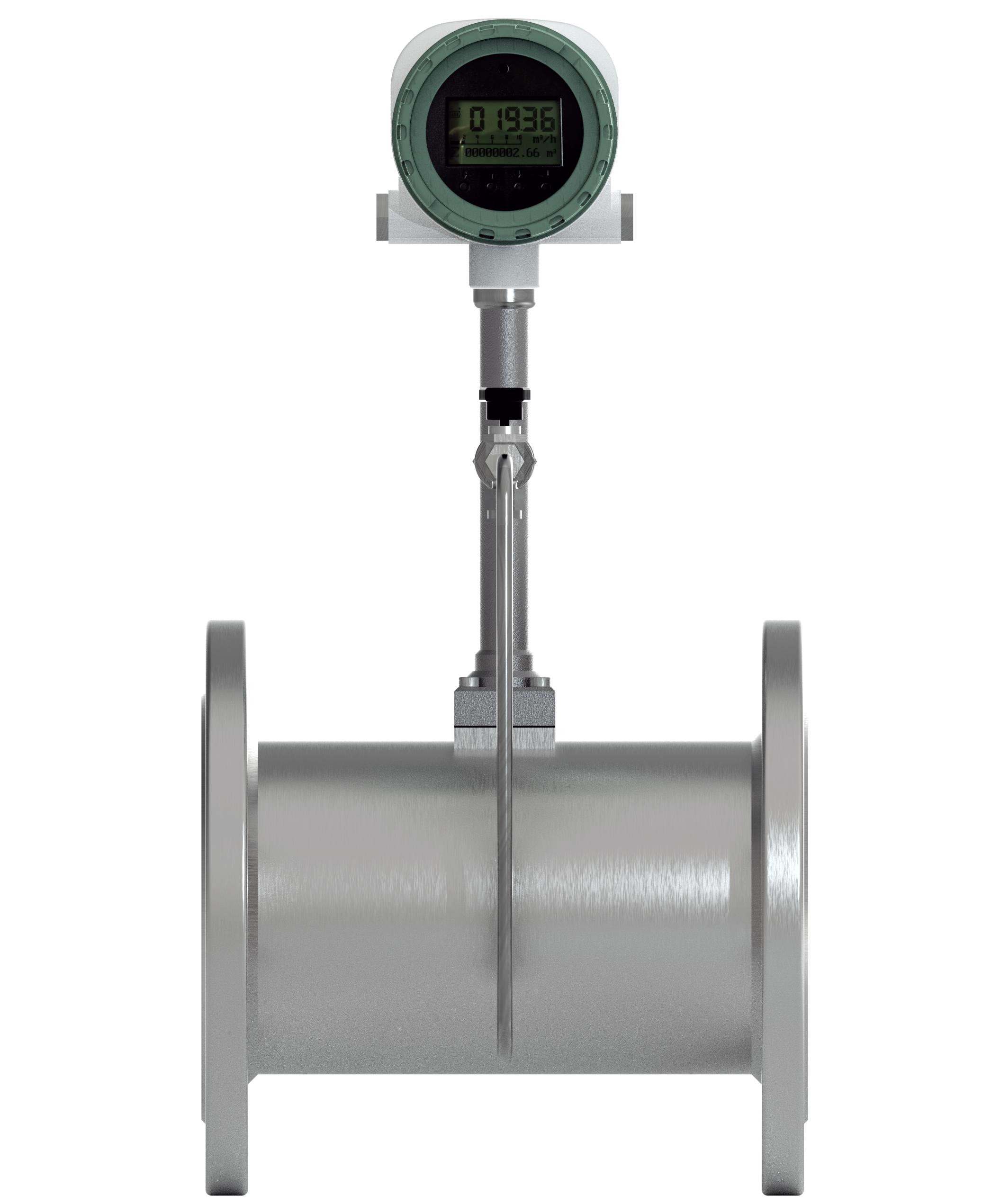

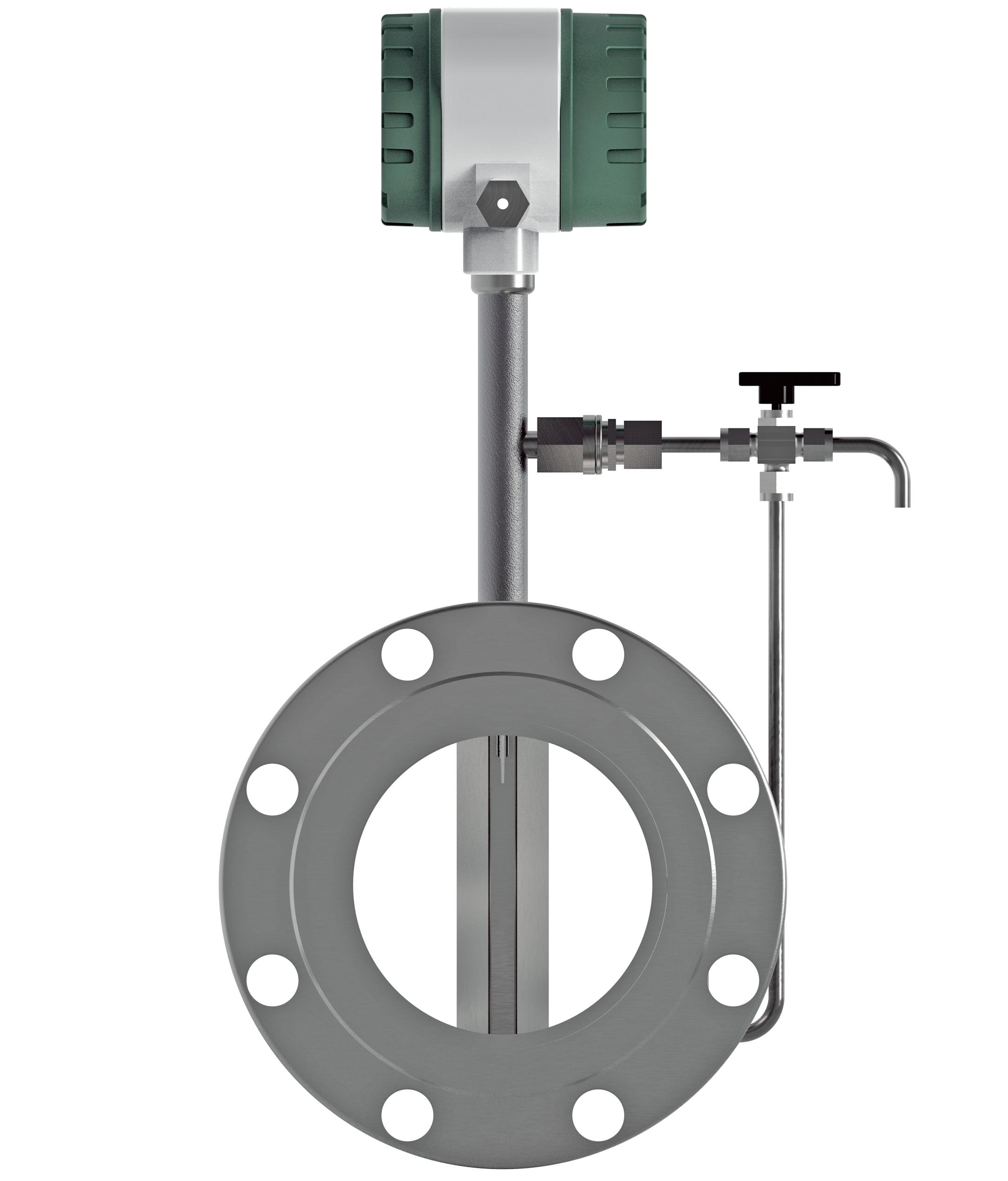

涡街流量计(温压补偿一体式)

适用介质:过热蒸汽、饱和蒸汽、压缩空气、水和酸碱类液体。 产品介绍:分体式智能型温压补偿涡街流量计包含:涡街流量传感器,扩散硅压力变送器(YBY-1),流量积算仪(MC51-D),温度传感器(pt100),法兰等配件。压力变送器位于管道上流体先流经的

立即咨询立即咨询

咨询电话 :18661772850

微信:18661772850邮箱:1724409109@qq.com

产品详情

适用介质:
过热蒸汽、饱和蒸汽、压缩空气、水和酸碱类液体。



产品介绍:
分体式智能型温压补偿涡街流量计包含:涡街流量传感器,扩散硅压力变送器(YBY-1),流量积算仪(MC51-D),温度传感器(pt100),法兰等配件。压力变送器位于管道上流体先流经的位置,然后是涡街流量传感器,涡街流量传感器的后面是温度传感器,流量积算仪可以根据需要安装在适当的位置。



产品特点:
1 、最小流量值低、流量范围大;
2 、结构简单,无运动磨损部件;
3 、测量精度高,阻力损失小;
4 、安装方便,维修简易;
5 、可显示温度和压力测量值,实现温度和压力同时补偿显示;
6 、完整的传感器通径,具有 10mm ~ 500mm 的 20 种不同通径的传感器;
7、可远距离传输流量信号,与计算机联网,实现集中管理。



原理介绍:
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。 图(一) 旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡门涡街原理,有如下关系式:
f=StV/d
式中: f-发生体一侧产生的卡门旋涡频率    St-斯特罗哈尔数(无量纲数)   V-流体的平均流速    d-旋涡发生体的宽度   由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数。





图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。 图(二) 在曲线表中St=0.17的平直部分,旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式
K=N/Q(1/m³)
式中: K=仪表常数(1/m³)。            N=脉冲个数            Q=体积流量(m³)

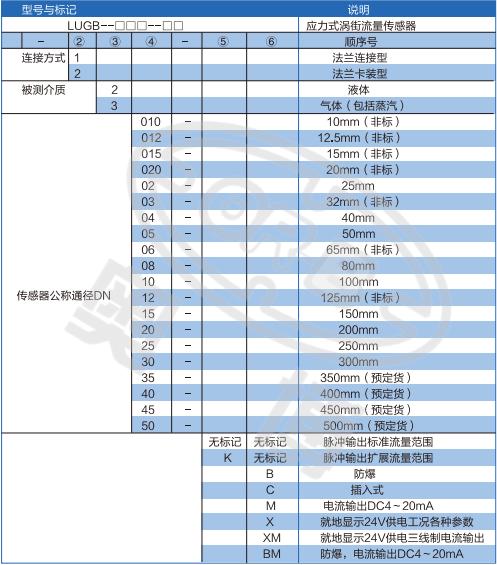

产品的型号标志与结构尺寸:

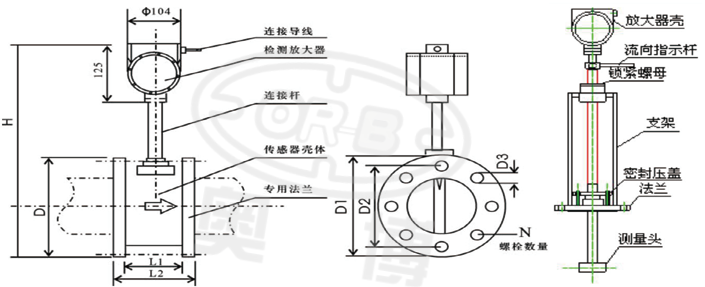

     传感器是由检测体与检测放大器两部分及连接这两部分的连接杆组成。检测体及其组成部分和连接杆均由1Cr18Ni9Ti材料制成,具有防腐耐用之优点,内部旋涡发生体与表体之间采用气体保护自熔焊接,坚固耐用。检测探头与旋涡发生体有分离结构和整体结构,用户可根据工况情况自由选择。分离式结构使得难以解决的因导压孔堵塞而不能工作的现象得到圆满解决。无可动机械零部件,使用寿命长。卡装式法兰是根据GB/T9119-2000加工,表面发蓝处理,公称压力2.5MPa,是涡街流量传感器专用法兰。



技术指标:
1 、精度等级: 液体0.5级、气体1.0级(标准流量范围内);
2 、公称压力: ① 通径 ≥ DN200mm 2.5MPa ; ② 通径 ≤ DN150mm 4.0MPa ; ③ 6.3 MPa ~ 25 MPa (协议定货);
3 、被测介质温度: 40 ℃~ 200 ℃, 280 ℃, 350 ℃;
4 、压力损失: 阻力系数 Cd ≤ 2.4 ;
5 、重复性误差 % : ≤ 1/3 准确度等级值;
6 、流量范围: 8 : 1 ~ 40 : 1
7 、供电电源: 12 ~ 24VDC ;36V锂电池;
8 、输出信号:电压脉冲:低电平≤0.5V,高电平≥5V 标准信号:电压信号:0~5V,1~5V 电流信号:0~10mA,4~20mA
9、使用环境条件:温度-40~55℃:相对湿度5~90 %



温馨提示:产品规格繁多,详情请来电咨询18661772850
